Elektroverteiler

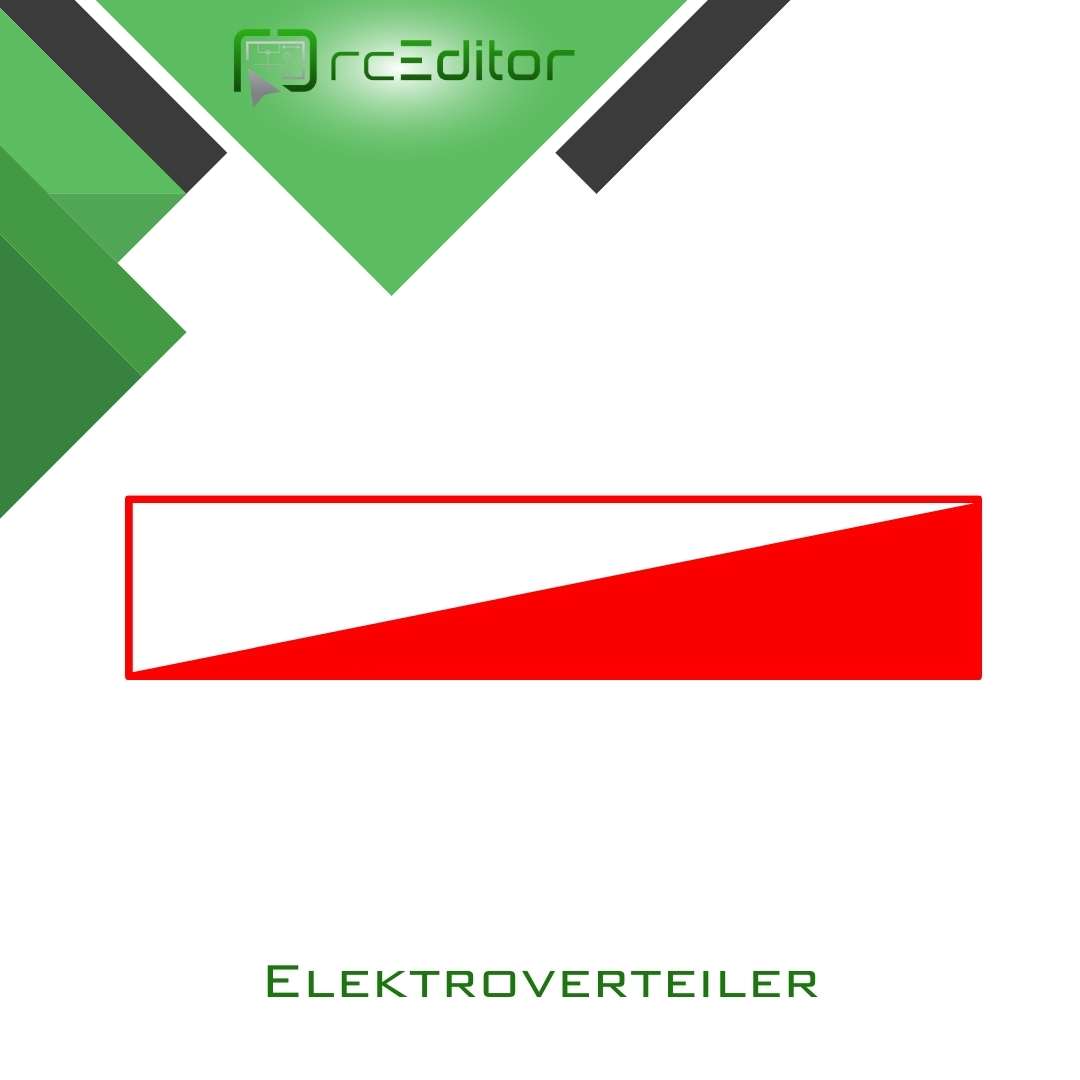

Dieses Elektrosymbol steht für einen Unterverteiler und wird in Elektroinstallationsplänen zur Darstellung einer Verteilungseinheit verwendet, in der Stromkreise aufgeteilt und abgesichert werden.

Ein Unterverteiler dient dazu, elektrische Energie auf mehrere Stromkreise zu verteilen. In ihm befinden sich in der Regel Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen sowie weitere Schutz- und Schaltgeräte.

Bei der Planung sollte darauf geachtet werden, dass der Unterverteiler möglichst in der Nähe des Lastenschwerpunkts positioniert wird, um Leitungswege kurz zu halten und eine effiziente Verteilung zu gewährleisten.

Zudem sollte der Standort gut zugänglich gewählt werden, damit Wartungsarbeiten und Bedienung jederzeit problemlos möglich sind.

Der Elektroverteiler ist oft einer der wichtigsten Punkte im gesamten Plan – deshalb sollte seine Position früh festgelegt werden.

Im rcEditor kannst Du den Verteiler direkt dort einzeichnen, wo später Stromkreise zusammenlaufen: So wird die gesamte Installation von Anfang an konkret.
