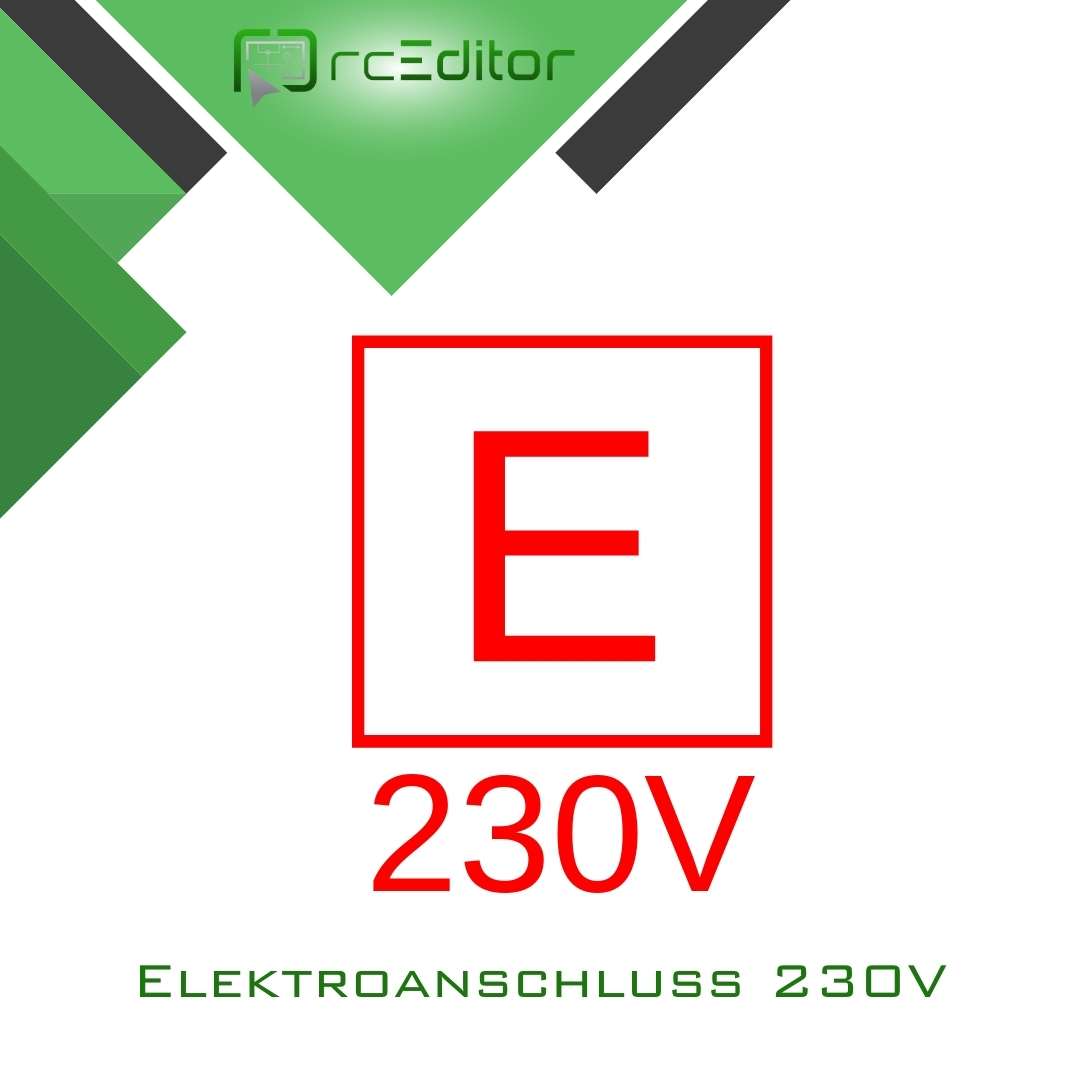

Dies ist das Symbol für einen Elektroanschluss mit 230 Volt. Es kennzeichnet in einem Elektroinstallationsplan einen festen Anschluss für ein elektrisches Gerät, das mit einer Spannung von 230 Volt betrieben wird.
Solche Anschlüsse werden typischerweise für Geräte wie Heizungen, Warmwasserspeicher, Lüftungsgeräte oder andere fest angeschlossene Verbraucher verwendet. Im Gegensatz zu einer normalen Steckdose handelt es sich hierbei um einen direkten Elektroanschluss, bei dem das Gerät fest mit der Elektroinstallation verbunden wird.
Das Symbol gibt zunächst nur an, dass ein 230-Volt-Anschluss vorgesehen ist. Zusätzlich sollten jedoch immer Angaben zur benötigten Leistung in Watt oder Kilowatt sowie zur erforderlichen Absicherung gemacht werden. Nur so kann der Elektroinstallateur die Leitung, den Kabelquerschnitt und die passende Absicherung korrekt dimensionieren.
Optimalerweise werden außerdem Angaben zum konkreten Gerät ergänzt. So kann der Elektroinstallateur genau erkennen, welche Anforderungen an den Anschluss bestehen und welche Leitung an welcher Stelle verlegt werden muss.
230V Elektroanschlüsse werden oft für Geräte verwendet, die fest angeschlossen werden und nicht in eine übliche Steckdose eingesteckt werden.
Mit dem rcEditor kannst Du solche Anschlusspunkte direkt im Grundriss kennzeichnen und wichtige Zusatzinfos ergänzen: zum Beispiel Leistung oder Hinweise zum angeschlossenen Gerät.
