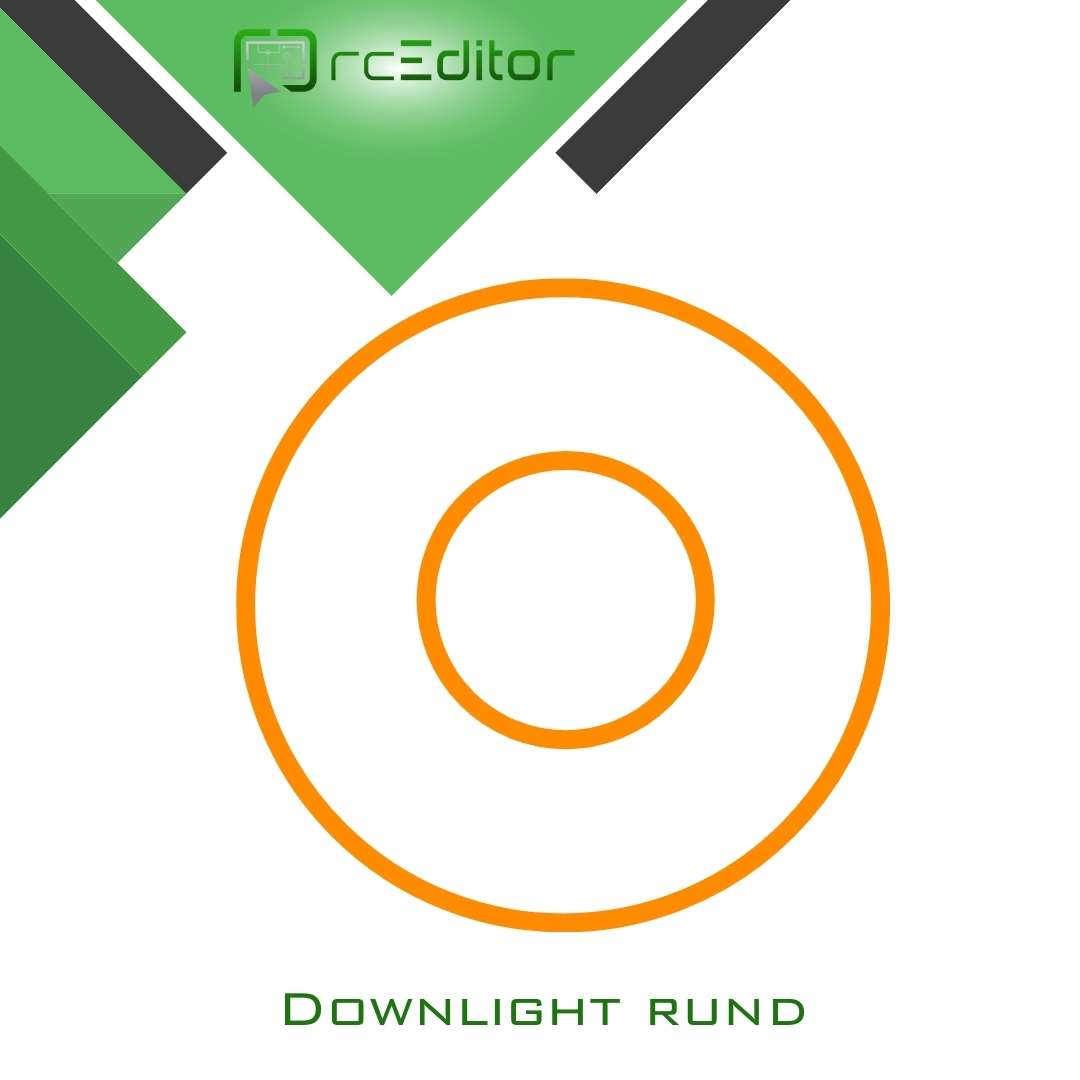

Hier das Symbol für eine runde Einbauleuchte. Es handelt sich zwar nicht um ein genormtes Elektrosymbol, wird jedoch häufig verwendet, um runde Einbauleuchten in Elektroinstallationsplänen darzustellen. Solche Leuchten dienen meist der gezielten Beleuchtung bestimmter Bereiche. Häufig werden jedoch auch mehrere breitstrahlende Leuchten gleichmäßig im Raum verteilt, um eine homogene Ausleuchtung zu erzielen.
Das Symbol kennzeichnet die exakte Position, an der die Einbauleuchte montiert werden soll. Idealerweise werden zusätzlich die Abstände zu den nächstgelegenen Wänden angegeben, damit der Elektroinstallateur die Leuchte präzise platzieren kann.
Einbauleuchten werden entweder in ausreichend starken Massivdecken integriert, dann brauchen diese jedoch eine Aussparung, die meist schon beim herstellen der Decke vorbereitet wird oder was deutlich häufiger der Fall ist, in abgehängten Trockenbaudecken montiert, um genügend Einbautiefe für die Leuchten zu schaffen.
Gerade bei Einbauleuchten kommt es auf wenige Zentimeter an – nur so wirken Lichtbild, Symmetrie und Abstände später wirklich stimmig.
Der rcEditor hilft Dir dabei, runde Einbauleuchten exakt im Grundriss zu verteilen: Positionen sauber festlegen, Abstände zu Wänden zu berücksichtigen und die spätere Montage frühzeitig sichtbar zu machen.
